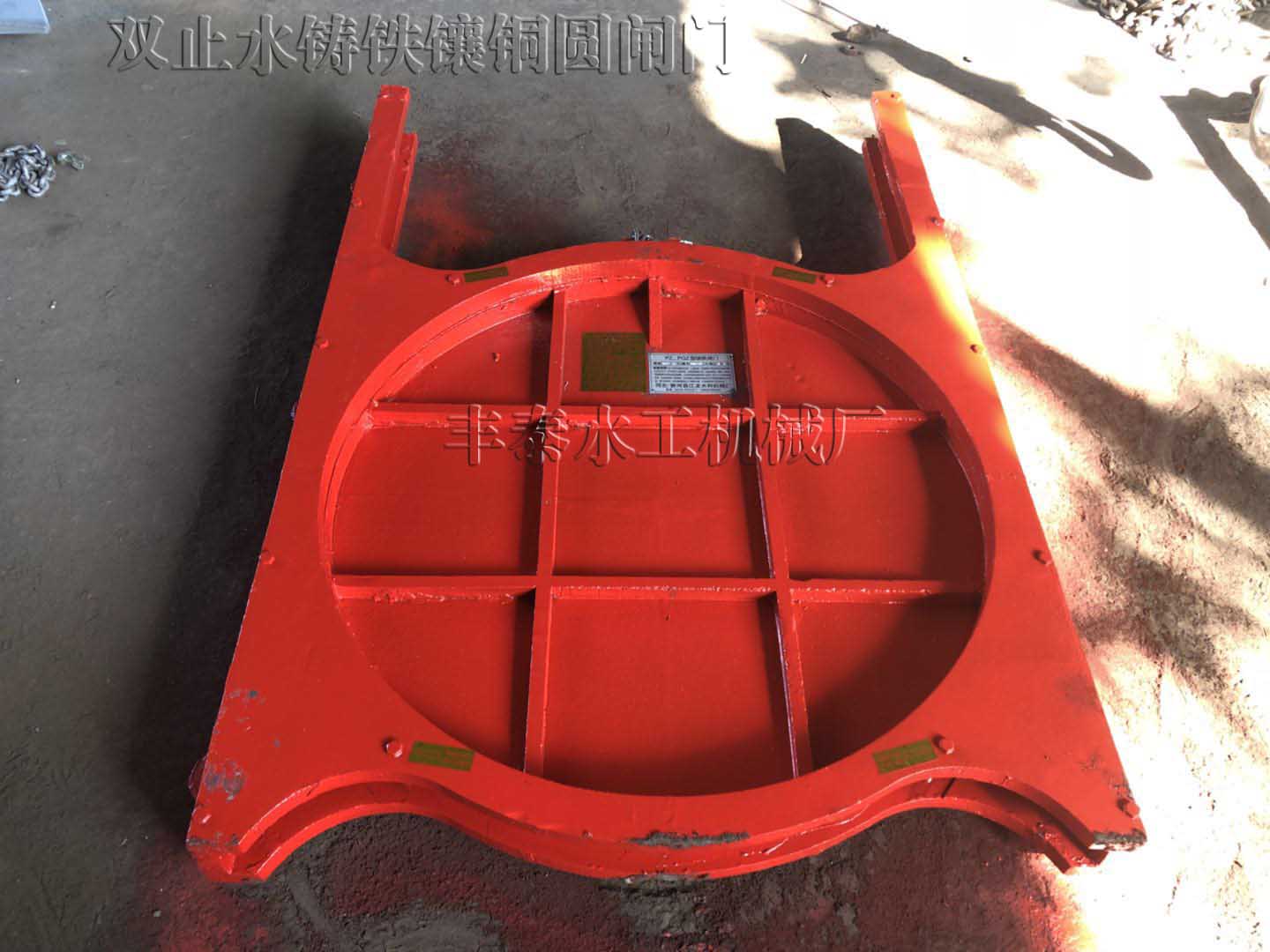

    河北双止水铸铁圆闸门
    河北双止水铸铁圆闸门
    所属分类:铸铁闸门系列
    发布日期:2019-9-9
    电   话:0319-4785981
    手   机:15833679666(同微信)
    手   机:13633194893(同微信)
    联系人:焦经理
    分享此产品:

    河北双止水铸铁闸门   双止水铸铁镶铜圆闸门   双向止水铸铁圆闸门   铸铁圆闸门厂家

    双止水铸铁闸门要求正、反向止水的工程。

    双止水铸铁闸门采取双立框的方式止水,闸门与闸框为锥度配合形式,此结构可使闸门闭合后实现良好的止水效果。可在正、反向水头下达 到理想的止水效果。

    闸门安装简单方便,安装方式同普通闸门PGZ(PZ)平面铸铁滑动闸门安装方式相同。

    根据客户特殊要求,可把双止水面按上铜止水。

    双止水铸铁闸门介绍:

    1、双向止水铸铁闸门工作原理 闸门由启闭机带动启闭螺母转动,在梯形螺纹作用下使丝杆带动闸门门体上下运行,达到截断或疏通水流作用。

    2. 技术参数 圆闸门的公称直径DN,矩形闸门的宽×高(A×B),闸门中心至启闭机底座的高度H,承压方向(正向、反向、双向),安装形式(法兰式、靠壁式、附壁式),启动方式(手动、电动)。 闸门的渗漏量:当正向承压应≤0.5L/min.m               当反向承压应≤0.7L/min.m

    3. 构造 双向止水铸铁闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

    1)门框由铸铁整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。

    2)门体为整体铸造的方形或圆形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250-350mm之间,门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端有吊耳,吊耳为铸钢,门体与吊耳的两接触面精加工之后用螺栓固定,吊耳的销轴孔用镗床加工。

    3)导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并果,在闸门上下增设楔紧装置。

    5)密封面采用铜条或铜圈分别镶入门框和门体的槽内,密封面应保证门框和门体之间的密切配合。

    6)丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,闸门处于关闭位置时,螺纹超出启闭机50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。

    7)所有铸铁部件的最小厚度>20mm

    8)门框、门体按最大工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5,挠度不大于构件长度的1/1500,导轨的拉伸、压缩和剪切强度的安全系数不小于5

    9)所有铸件都进行高温回火处理,关键部位采用树脂砂造型。

    主要零部件材质 :门框、门体、导轨、吊耳、楔座:QT450 · 密封面、楔块:ZcuSn5pb5Zn5锡铅青铜 。设有定位销防止错位。

    4)锲紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。为达到双向止水效
